二重偏心ハイパフォーマンスバルブ
アイコンについて
-
ファイヤーセーフ認定取得品
-
JIS B 2032適合品
-
CEマーキング対応可能品
-
日本海事協会認定品
-
ロイド船級協会認定品
-
アメリカ船級協会認定品
-
フランス船級協会認定品
-
消防設備用認定取得品
-
日本水道協会認定品
-
Tom Disco 304YA 1MPa仕様
一層の軽量化を実現 1MPa仕様 自動調芯構造の採用
対応アクチュエータ レバー式、ウォームギヤ式、空気圧式、電動式 弁呼び径 40～300mm 本体形状 二重偏心型ウェハータイプ 適応フランジ JIS 5K/10K, ASME Class 150 材質 本体:
SCS13A
弁体:
SCS13A
弁棒:
SUS630
シート:
シートリング：RPTFE（カーボングラファイト入り）
グランドパッキン：RPTFE（カーボングラファイト入り）詳しくはこちら >
-

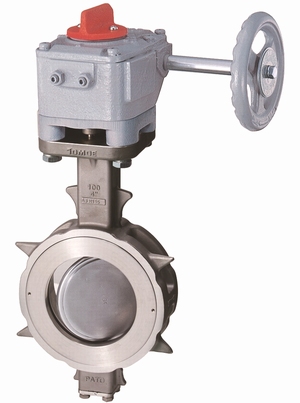

Tom Disco 302Y/304Y
新ストッパ機構で理想のシャット・オフを実現 ラインに合わせて選べるメタルシート、PTFEシートの2タイプ
対応アクチュエータ レバー式、ウォームギヤ式、空気圧式、電動式 弁呼び径 40～300mm 本体形状 二重偏心型ウェハータイプ 適応フランジ JIS 5K/10K/16K/20K, ASME Class 150, BS 10 Table E, BS 4504 PN 10/16, DIN NP 10/16 材質 本体:
FCD450, SCS13A
弁体:
SCS13A
弁棒:
SUS420J2, SUS329J1
シート:
シートリング：SUS316, RPTFE（カーボングラファイト入り）、（特殊仕様：白色PTFE）
グランドパッキン：RPTFE（カーボングラファイト入り）詳しくはこちら >
-
-

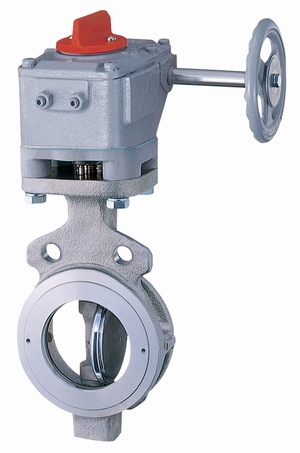

Tom Disco 304A
API/JPI/JV9に対応した高温高圧工業用バタフライバルブ
安定したシール性能と高耐久・長寿命を同時に達成対応アクチュエータ レバー式、ウォームギア式、空気圧式、電動式 弁呼び径 80～600mm 本体形状 二重偏心型ウェハータイプ （オプション：フランジタイプ、ラグタイプ） 適応フランジ 80～300mm：JIS
10K/16K/20K, ASME Class 150, API/JPI 150Lb, BS 4504 PN 10/16, DIN NP 10/16
350～600mm：JIS
5K/10K/16K/20K, API/JPI 150Lb, ANSI 150Lb, BS 4504 PN 10/16, DIN NP 10/16, BS 10 Table E材質 本体:
80～300mm：SCPH2, SCS14A
350～600mm：SCPH2, SCS13A
弁体:
80～300mm：SCS13A（ハードクロームメッキ）, SCS16A（ハードクロームメッキ）
350～600mm：SCS13A（ハードクロームメッキ）
弁棒:
80～300mm：SUS420J2, SUS329J1, SUS316, SUS329J4L
350～600mm：SUS420J2, SUS630, SUS304, SUS630
シート:
シートリング：RPTFE（カーボングラファイト入り）、（特殊仕様：白色PTFE） グランドパッキン：80～300mm RPTFE（カーボングラファイト入り）、350～600mm 膨張黒鉛詳しくはこちら >
-
-
Tom Disco 302A
かじり付きのない新形状を採用した高温高圧工業用API・JPI・JV9対応バタフライバルブ
対応アクチュエータ レバー式、ウォームギヤ式、空気圧式、電動式 弁呼び径 80～600mm 本体形状 二重偏心型ウェハータイプ （オプション：フランジタイプ、ラグタイプ） 適応フランジ 80～300mm：JIS
10K/16K/20K, ASME Class 150, API/JPI 150Lb, BS 4504 PN 10/16, DIN NP 10/16
350～600mm：JIS
5K/10K/16K/20K, A 150Lb, API/JPI 150Lb, BS 4504 PN 10/16, DIN NP 10/16材質 本体:
80～300mm：SCPH2, SCS14A
350～600mm：SCPH2, SCS13A
弁体:
80～150mm：SCS16A（ハードクロームメッキ）
200～300mm：SCS14A（ハードクロームメッキ）
350～600mm：SCS13A（ハードクロームメッキ）
弁棒:
80～300mm：SUS420J2, SUS329J1, SUS316, SUS329J4L
350～600mm：SUS420J2, SUS304, SUS630 + H900
シート:
シートリング：SUS316L
グランドパッキン：膨張黒鉛詳しくはこちら >
-
-

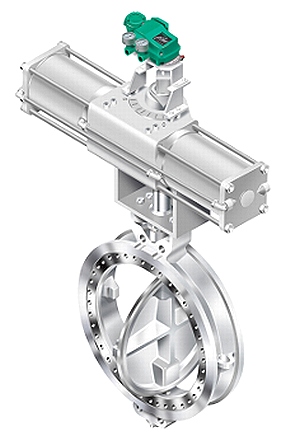

HLV 304M
高温流体で0.7MPa以下の圧力帯に、待望の大口径バタフライバルブ
対応アクチュエータ ウォームギヤ式、空気圧式、電動式 弁呼び径 650～1000mm 本体形状 二重偏心型ウェハータイプ 適応フランジ JIS5K/10K、ASME B16.47 CLASS150シリーズA/B、BS 4504 PN 10、DIN NP 10 材質 本体:
SCPH2, SCS13A
弁体:
SCS13A, SCPH2
弁棒:
SUS431, SUS630, SUS316
シート:
RPTFE詳しくはこちら >
-
334A
API/JPIに対応した 高温・高圧工業用バタフライバルブ
対応アクチュエータ レバー式、ウォームギヤ式、空気圧式、電動式 弁呼び径 50, 80, 100, 150, 200, 250, 300, 350, 400, 450, 500, 600mm
※125mmの製作につきましては、弊社営業にお問い合わせください本体形状 ウエハー、ラグ、ダブルフランジ
※ダブルフランジは受注対応です適応フランジ ASME B16.5 / JPI (API) Class 150/300, JIS10/16/20/30K, BS4504 PN10/16/25/40, DIN NP10/16/25/40 材質 本体:
A216 WCB, A351 CF8M
弁体:
A351 CF8M + 硬質クロムメッキ
弁棒:
SUS420J2, 630SS + H1150
シート:
シートリング：RPTFE
グランドパッキン：膨張黒鉛詳しくはこちら >
-
