ゴムシートバルブ
アイコンについて
-
ファイヤーセーフ認定取得品
-
JIS B 2032適合品
-
CEマーキング対応可能品
-
日本海事協会認定品
-
ロイド船級協会認定品
-
アメリカ船級協会認定品
-
フランス船級協会認定品
-
消防設備用認定取得品
-
日本水道協会認定品
-

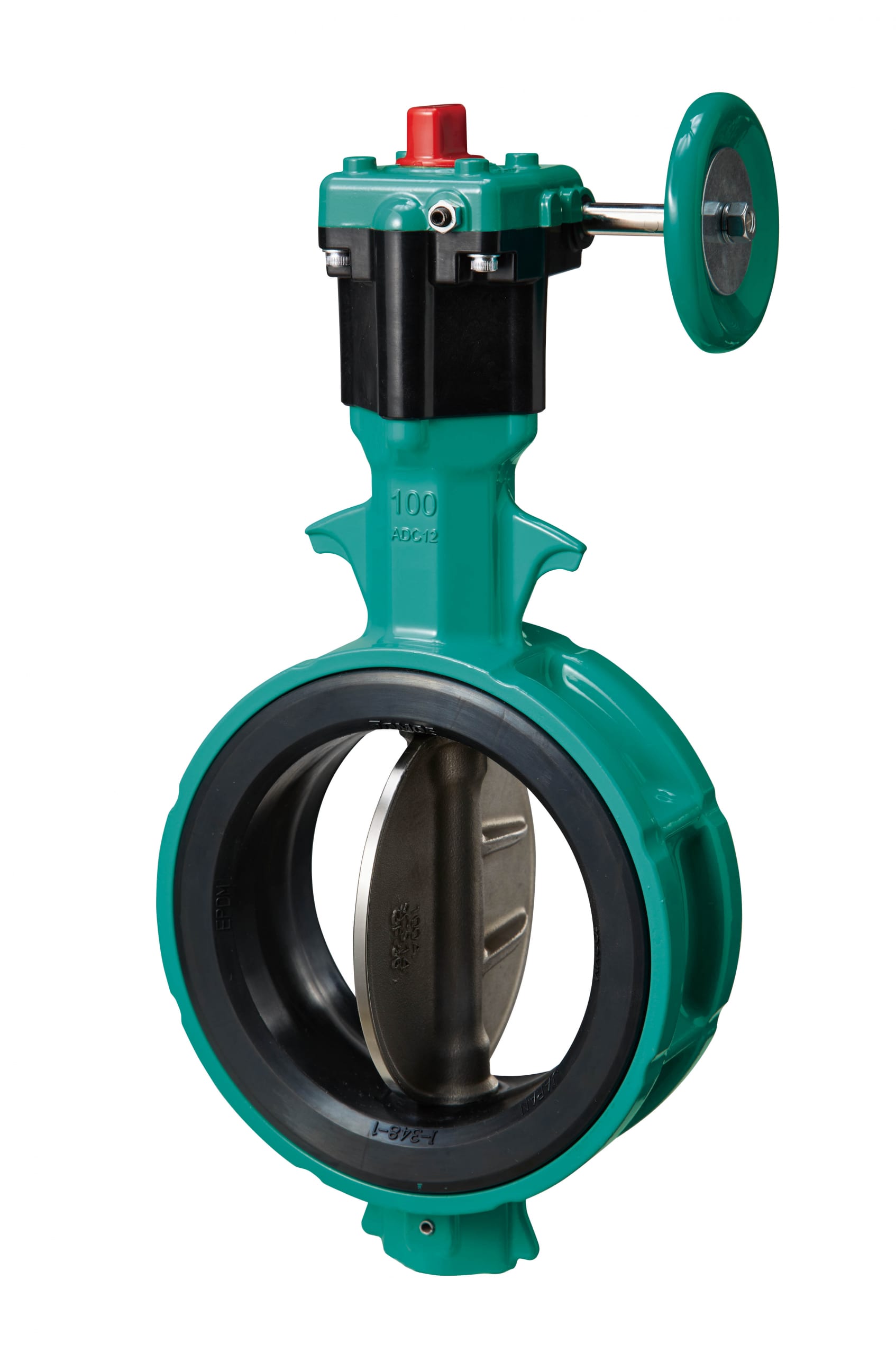

新700Z
ロングセラー製品(773Z)の進化 シール性、耐久性の向上。
対応アクチュエータ レバー式、ウォームギア式、空気圧式、電動式 弁呼び径 40～300mm 本体形状 中心型ウェハータイプ 適応フランジ JIS 5K/10K、ASME 125Lb/150Lb、DIN NP 10、BS 4504 PN 10/16、GB/T 9113.1 1MPa 材質 本体：ADC12
弁体：SCS13、SCS14、PPS
弁棒：SUS420J2
シート：EPDM（オプション：NBR）詳しくはこちら >
-
-

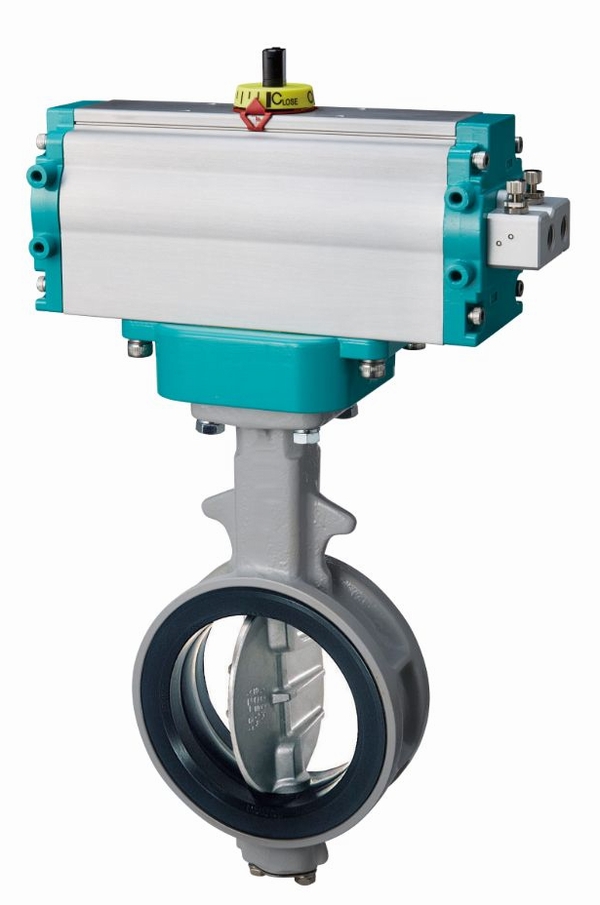

700G(701G/702G)
コストパフォーマンスにすぐれたJIS､ ISO面間適合汎用バルブです｡
対応アクチュエータ レバー式、ウォームギア式、センターハンドル式、空気圧式、電動式 弁呼び径 40～600mm 本体形状 中心型ウェハータイプ 適応フランジ 40～300mm：JIS 5K/10K、ASME 125Lb/150Lb、DIN NP 10/16、BS 4504 PN 10/16、BS 10 Table E
350～600mm：JIS 5K/10K材質 本体:
40～300mm：FCD450（オプション：SCS13）※701G：ナイロンコーティング
350～600mm：FC250
弁体:
40～300mm：SCS14
40～200mm：PPS
80～300mm：FCD450
350～600mm：FC250、SCS13、FCD450（硬質クロムメッキ）
弁棒:
SUS420J2
シート:
EPDM、NBR詳しくはこちら >
-
-
700ZH
給湯用三元系フッ素ゴム（FKM)シートバルブ 食品衛生法にも適合
対応アクチュエータ レバー式、ウォームギア式 弁呼び径 50～150mm 本体形状 中心型ウェハータイプ 適応フランジ JIS 5K/10K、ASME 125Lb/150Lb、DIN NP 10、BS 4504 PN 10、GB/T 9113.1 1MPa 材質 本体： ADC12
弁体：SCS14
弁棒：SUS420J2
シート：FKM（三元系フッ素ゴム）詳しくはこちら >
-
-

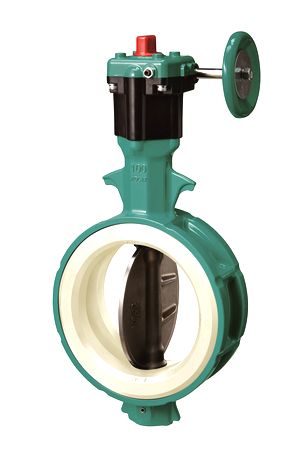

700ZS/700ZJ
食品衛生法適合、給水・食品用バタフライバルブ 日本水道協会（JWWA）認定品（700ZJ)。
対応アクチュエータ レバー式、ウォームギア式 弁呼び径 50～200mm 本体形状 中心型ウェハータイプ 適応フランジ JIS 5K/10K、ASME 125Lb/150Lb、DIN NP 10、BS 4504 PN 10、GB/T 9113.1 1MPa 材質 本体：ADC12
弁体：SCS14
弁棒：SUS420J2
シート：シリコーンゴム（白色）フッ素樹脂コーティング詳しくはこちら >
-
-

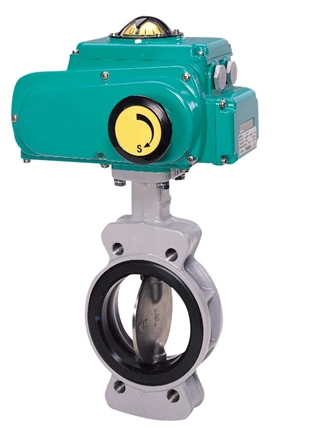

705G
コストパフォーマンスにすぐれたJIS､ ISO面間適合バルブ
対応アクチュエータ レバー式、ウォームギア式、センターハンドル式、空気圧式、電動式 弁呼び径 50～600mm 本体形状 中心型ウェハータイプ（セミラグ） ※フランジ規格、ネジ穴・ドリル穴など、仕様に合わせて選択できます。 適応フランジ JIS 5K/10K、ASME 125Lb/150Lb、DIN NP 10/16、BS 4504 PN 10/16、BS 10 Table E 材質 本体:
50～300mm：FCD450（オプション：SCPH2）
350～600mm： FC250（オプション：FCD450、SCPH2、SCS13）
弁体:
50～300mm：SCS14
50～200mm：PPS
80～300mm：FCD450
350～600mm：SCS13、FCD450（硬質クロムメッキ）
弁棒:
SUS420J2
シート:
EPDM、NBR詳しくはこちら >
-
-
704G
コストパフォーマンスにすぐれた、JIS、ISO面間適合フルラグバルブ
対応アクチュエータ レバー式、ウォームギア式、センターハンドル式、空気圧式、電動式 弁呼び径 50～600mm 本体形状 中心型ラグタイプ ※フランジ規格、全ネジ穴・全ドリル穴など、仕様に合わせて選択できます。 適応フランジ JIS 5K/10K、ASME 125Lb/150Lb、DIN NP 10/16、BS 4504 PN 10/16、BS 10 Table E 材質 本体:
FCD450
弁体:
50～300mm：SCS14
50～200mm：PPS
80～300mm：FCD450
350～600mm：SCS13、FCD450（硬質クロムメッキ）
弁棒:
SUS420J2
シート:
EPDM、NBR詳しくはこちら >
-
-

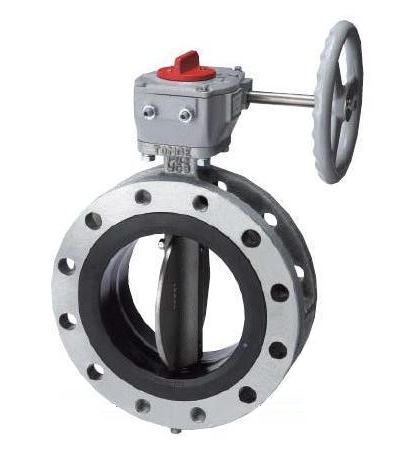

704G/722F/720F
シンプルな構造と優れた経済性､造船をはじめ各種工場､プラントなど幅広い用途に活躍｡
対応アクチュエータ レバー式、ウォームギア式、センターハンドル式、空気圧式、電動式 弁呼び径 50～1350mm 本体形状 中心型ラグタイプ、中心型ダブルフランジタイプ 適応フランジ JIS 5K/10K、ASME 125Lb/150Lb、DIN NP 10、BS 4504 PN 10 材質 本体:
SCPH2（オプション ： FCD450）
弁体:
50～100mm：SCS14
80・100mm：FCD450
125～1350mm：SCS13、FCD450
弁棒:
50～100mm：SUS420J2
125～1350mm：SUS403
シート:
EPDM、NBR詳しくはこちら >
-
-

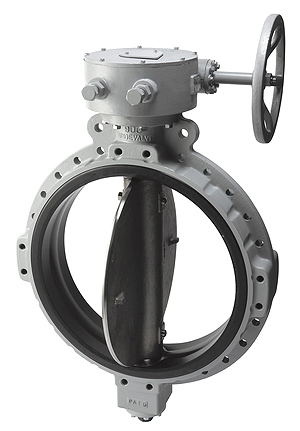

700E
シンプルな構造と優れた経済性､各種工場､プラントなど幅広い用途に活躍｡
対応アクチュエータ ウォームギア式、空気圧式、電動式 弁呼び径 650～1350mm 本体形状 中心型ウェハータイプ 適応フランジ JIS 5K/10K 材質 本体: FC250
弁体: FCD450（ハードクロームメッキ）、SCS13
弁棒: SUS403
シート: EPDM、NBR詳しくはこちら >
-
-

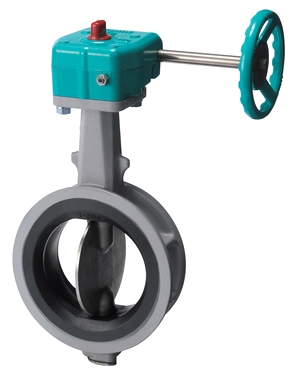

731P（旧732X/731X含む）
中心型高圧用バタフライバルブがもたらす優れたコストメリット
対応アクチュエータ レバー式、ウォームギア式、空気圧式、電動式 弁呼び径 50～600mm 本体形状 中心型ウェハータイプ 適応フランジ JIS10K/16K、ASME 150Lb、BS 4504 PN 10/16、DIN NP 10/16 材質 本体:
50～300mm：FCD450
350～600mm：FCD450、SCPH2
弁体:
50～300mm：SCS14
350～600mm：SCS13、CAC702
弁棒:
SUS420J2
シート:
EPDM、NBR詳しくはこちら >
-
-

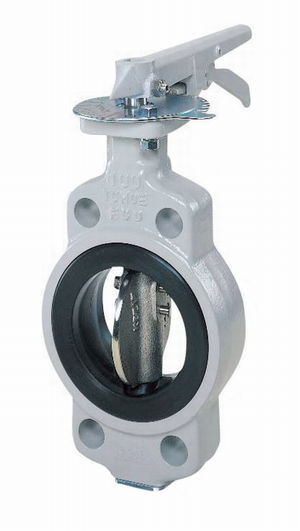

732P（旧732X/731X含む）
新形状の本体一体型ゴムシートを採用（50～300mm) 芯金（コア）の入ったゴムシートリング（350～600mm)を採用 2.0MPaクラスバタフライバルブの新基準
対応アクチュエータ レバー式、ウォームギア式、空気圧式、電動式 弁呼び径 50～600mm 本体形状 中心型ウェハータイプ 適応フランジ JIS20K、DIN NP25 材質 本体:
50～300mm：FCD450
350～600mm：FCD450、SCPH2
弁体:
50～300mm：SCS14
350～600mm：SCS13、CAC702
弁棒:
50～300mm：SUS420J2
350～600mm：SUS630
シート:
EPDM、NBR詳しくはこちら >
-
