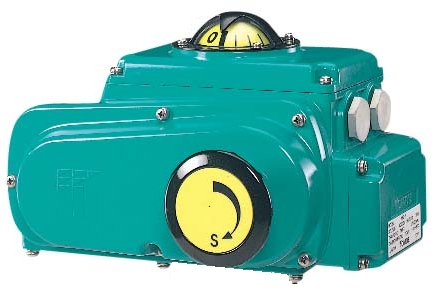

NewELMY ＜4I＞
ベストセラー機ELMYのさらなるグレードアップを実現。
| 出力トルク | 【00型】
25N・m 【0型】 70N・m 【1型】 98N・m 【2型】 196N・m 【2.5型】 333N・m 【3型】 981N・m 【4型】 2000N・m |
| モータ電源 | 【00型・0型】 AC100V、200V 【1型・2型・2.5型・3型・4型】 AC100V、200V、220V、240V、単相 50/60Ｈz ※ ※サーボユニット付、スピードコントロールユニット付の場合、スペースヒーターオプション。AC240なし。周囲温度50℃まで。 |
| 時間定格 | 30分 |
| 絶縁種別 | E種（JIS C 4003-1998） |
NewELMY ＜4I＞特長
コンパクトなボディで高トルク
雨水の侵入や結露を防ぐ防滴性能を向上
メタルギアの堅牢構造
新リミットカム機構、新クラッチ機構を採用
リミット調節が容易な新リミットカム機構と、ダイカスト製ハンドルを採用したことで調節と操作性を向上させました。
制御基板交換方式を採用
制御部分はプリント基板上に実装、仕様変更が容易に行えます。
NewELMY＜4I＞のオプション例
〈中間リミットスイッチ〉
ON/OFF作動で中間開度信号を出す際、もしくはバルブを中間で停止させる際に使用します。
〈ポテンショメータ〉
ON/OFF作動でバルブ開度を抵抗変化で出し、全閉の無電圧信号を出します。
〈スピードコントロールユニット〉
バルブの開閉時間を設定ができます。
